Què és Nylon PA66 GF35 Resin?
El niló PA66 GF35 es refereix tradicionalment a una resina de poliamida 66 reforçada amb un 35% de fibres de vidre curtes, afavorida per a aplicacions a -alta temperatura. Tanmateix, per combatre la fragilitat de les fibres curtes,LFT-G®proporciona una actualització superior PA66 LGF35 (fibra de vidre llarga).. Mitjançant la infusió de la matriu PA66 altament cristal·lina amb un 35% de fibres de vidre llargues contínues mitjançant una pultrusió avançada, les peces modelades desenvolupen una xarxa esquelètica 3D enredada interna. Aquesta revolució estructural empeny el mòdul de tracció a un immens 11.000 MPa i la temperatura de deflexió tèrmica (HDT) més enllà dels 255 graus, oferint la solució termoplàstica definitiva per substituir l'alumini fos-en els motors de treball pesat-.
Propietats típiques del material (LFT-G® PA66 LGF35)
Els valors mecànics i tèrmics extrems que es detallen a continuació representen mètriques estàndard registrades a l'LFT-G®Laboratori d'assaigs en condicions secs-com-emmotllades (DAM).
| Propietat | Estàndard de prova | Valor (estat DAM) |
|---|---|---|
| Densitat / Gravetat específica | ISO 1183 | 1,39 ± 0,02 g/cm³ |
| Mòdul de tracció | ISO 527 | 11.000 MPa |
| Resistència a la tracció | ISO 527 | 190 MPa |
| Mòdul de flexió | ISO 178 | 9.000 MPa |
| Força a la flexió | ISO 178 | 290 MPa |
| Propietat | Estàndard de prova | Valor |
|---|---|---|
| Impacte Charpy Notched (23 graus) | ISO 179 | 28-32 kJ/m² |
| HDT (0,45 MPa) | ISO 75 | 259 graus |
| HDT (1,80 MPa) | ISO 75 | 255 graus |
| Encongiment del motlle | ISO 294-4 | 0.20 - 0.35 % |
| Classificació de la flama | UL 94 | HB (V0 opcional) |
Aplicacions de calor-extremada i substitució de metalls
Components d'automoció sota-el-capó
Les cobertes del motor, els col·lectors d'admissió, els dipòsits de l'extrem del radiador i les carcasses del termòstat s'enfronten a un cicle tèrmic sever i a altes pressions d'explosió interna. La matriu PA66 altament cristal·lina combinada amb l'esquelet de fibra de vidre llarg d'un 35% manté la rigidesa estructural perfectament a temperatures de funcionament contínues superiors als 200 graus. És l'opció principal per als fabricants d'automoció que busquen afaitar quilograms de l'eix davanter substituint l'alumini fos-sense sacrificar la seguretat tèrmica.

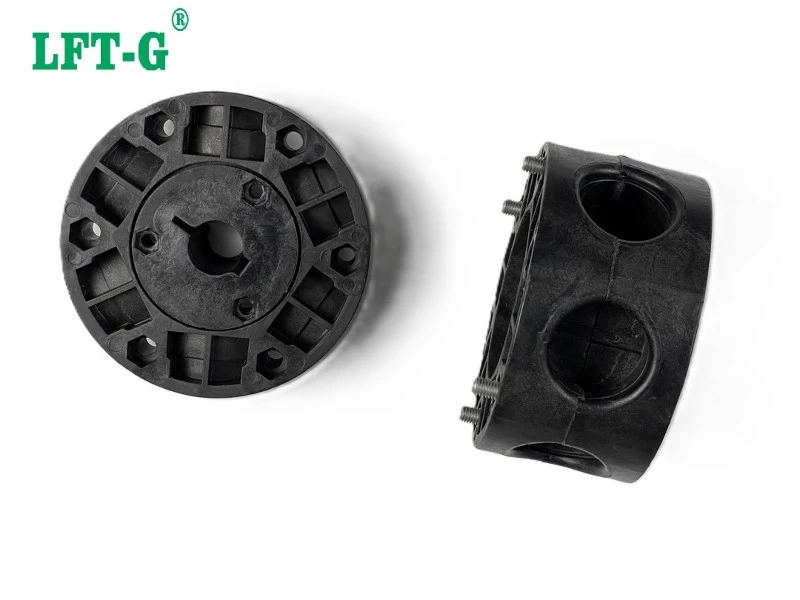

Engranatges i carcasses industrials de càrrega pesada-
Les carcasses d'eines elèctriques industrials, els engranatges de parell elevat-i els suports mecànics requereixen una resistència extrema a l'impacte durant les caigudes accidentals i la fricció contínua. En substituir el PA66 GF35 estàndard pel nostre compost LGF35, aquestes peces aconsegueixen un rendiment de fallada dúctil-absorbint energia massiva sense trencar-se, garantint la seguretat de l'usuari, una excel·lent resistència al desgast i una llarga vida útil de l'eina.
Directrius de processament per a la resina de calor alta-PA66
El niló PA66 requereix temperatures de processament significativament més elevades que els materials estàndard PA6 o PP. Aconseguint el màxim rendiment mecànic de LFT-G®PA66 LGF35 requereix un control estricte d'humitat i paràmetres d'emmotllament per injecció optimitzats per preservar la integritat de la xarxa esquelètica 3D de fibra de vidre llarga.
Pre{0}}assecat estricte
100–110 graus / 4–6 h
Humitat < 0,10% (Crucial)
Injecció de -alta temperatura
Fondre 280-300 graus
Motlle 80-110 graus (premeu . 80-120 MPa)
Configuració d'eines
Cargol de baixa-compressió
Ampli ventall o portes de bebedero
Etiquetes populars: LFT-G® Nylon PA66 GF35 (LGF35) Resin Composite Upgrade, Xina, fabricants, proveïdors, fàbrica, compra, personalitzat
