LFT-G® HPP-LCF40B|Ultra-PP CF40 rígid: l'alternativa al magnesi
LFT-G® 40% PP de fibra de carboni llarga (grau homo)
Quan el 30% de carboni no és prou rígid i l'alumini és massa pesat,LFT-G®HPP-LCF40Bés la resposta dissenyada. Aquest grau representa el cim de la rigidesa del polipropilè, dissenyat específicament per substituir les peces de fosa a pressió-de magnesi AZ91 i d'alumini en estructures crítiques de pes-.
En reforçar un altament cristal·líHomopolímer PPmatriu amb40% de fibres de carboni llargues, aconseguim un mòdul de flexió superior a 22.000 MPa. A diferència dels graus de copolímers que prioritzen l'impacte, aquest grau Homo- prioritza l'absolutrigidesa estructuraliestabilitat dimensional. És l'opció definitiva per a marcs grans i-de llarga durada que no s'han de doblegar ni deformar sota càrrega, alhora que ofereixen propietats de blindatge EMI naturals.
- √ The Magnesium Killer:Ofereix una rigidesa específica (relació rigidesa-a-pes) superior als aliatges de magnesi, a un cost de fabricació més baix (injecció versus fosa-a pressió).
- √ Deformació de fluència zero:La densa xarxa de fibra d'un 40% bloqueja la matriu Homo-PP al seu lloc, evitant la caiguda fins i tot amb càrregues estàtiques sostingudes a 100 graus.
- √ Blindatge EMI:L'alt contingut de carboni crea una xarxa conductora robusta (10-100 Ω/sq), bloquejant eficaçment la interferència electromagnètica per a l'electrònica EV.
Propietats típiques del material (HPP-LCF40B)
Els valors següents són dades habituals per a LFT-G®HPP-LCF40B (Carbon Nacional/Homopolímer) i només són com a referència. Les dades són per a l'estat Dry-Com-moltjat (DAM).Si us plau, poseu-vos en contacte amb nosaltres per obtenir la fitxa tècnica oficial (TDS).
Propietats mecàniques
| Propietat | Mètode de prova | Valor (DAM) |
|---|---|---|
| Mòdul de tracció | ISO 527 | 17.000 MPa |
| Resistència a la tracció | ISO 527 | 135 MPa |
| Tensió de tracció a la ruptura | ISO 527 | 1.2 % |
| Mòdul de flexió | ISO 178 | 12.600 MPa |
| Impacte Izod amb osques (23 graus) | ISO 180/A | 50 kJ/m² |
| Resistivitat superficial | ASTM D257 | 102 - 10³Ω/sq (protecció alta) |
Propietats físiques i tèrmiques
| Propietat | Mètode de prova | Valor |
|---|---|---|
| Densitat | ISO 1183 | 1,04 g/cm³ |
| HDT/A (1,8 MPa) | ISO 75 | 162 graus |
| HDT/C (8,0 MPa) | ISO 75 | 115 graus |
| Temperatura de fusió | ISO 11357 | ~165 graus |
| Contracció del motlle (flux) | ISO 294-4 | 0.1 - 0.2 % |
Tractament de la informació
Els valors següents són recomanacions. Recomanem assecadors d'aire sec / dessecant (contingut d'humitat inferior al 0,1%).
L'alt contingut de fibra augmenta la viscositat. Utilitzeu temperatures i pressions lleugerament més elevades en comparació amb el PP estàndard.

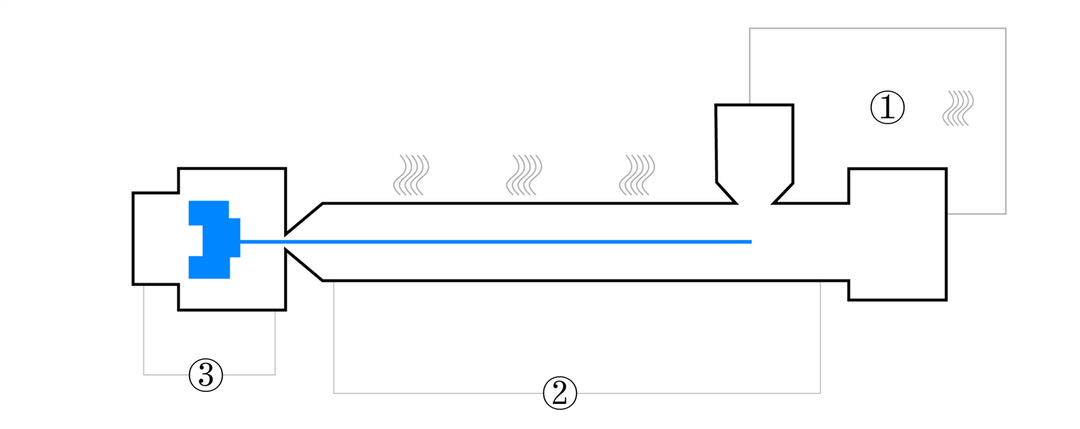

| Paràmetre | Recomanació |
|---|---|
| Temperatura d'assecat | 80 - 100 grau |
| Temps d'assecat | 2 - 3 hores |
| Temperatura de fusió (broca ③) | 230 - 270 grau |
| Temperatura del motlle (Zona ②) | 50 - 80 grau |
| Contrapressió | Molt baix (conserva les fibres) |
Etiquetes populars: hpp-lcf40b|ultra-pp cf40 rígid: l'alternativa al magnesi, Xina, fabricants, proveïdors, fàbrica, compra, personalitzat
